단락은 전극의 가장자리에서 시작된다 — 양극 엣지 세라믹 절연층의 설계 논리

셀 내부 단락은 전극의 한가운데보다 가장자리, 특히 양극의 코팅이 끝나는 경계에서 시작될 가능성이 크다. 그 경계를 세라믹 입자가 든 절연층으로 덮는 설계가 왜 필요하고, 특허는 어디에 울타리를 쳤는지 정리한다.

① 무엇이 화제인가

양극의 ‘코팅부와 무지부의 경계’는 셀에서 단락 위험이 몰리는 자리다. 그래서 이 경계를 무기(세라믹) 입자와 바인더로 된 절연층으로 덮는 설계가 널리 검토되고 있고, 최근 특허 경쟁의 초점은 ‘덮느냐’가 아니라 ‘전해액 속에서 얼마나 잘 붙어 있느냐’로 옮겨 가고 있다.

업계 상황부터 보자. 에너지밀도를 올리려는 경쟁 속에서 전극은 두꺼워지고, 분리막은 얇아지며, 코팅과 노칭(notching, 전극을 탭 모양으로 잘라내는 공정) 속도는 빨라지고 있다. 모두 셀 안의 ‘여유 공간’을 줄이는 방향이다.

긴장 요인은 경계부의 구조에 있다. 양극은 알루미늄 집전체 위에 활물질을 바르고, 탭이 될 부분은 바르지 않고 남겨 둔다. 이 남은 부분을 무지부(uncoated portion)라 한다. 코팅이 끝나는 곳에서는 활물질층 두께가 서서히 얇아지는 구간이 생기고, 무지부의 알루미늄은 분리막 하나를 사이에 두고 음극과 마주 보게 된다. 권취형 셀에서 무지부가 음극 활물질층과 마주 보는 경계에 절연 테이프를 붙여 단락 위험을 막는 구성은 이미 오래전부터 특허로 출원되어 왔다[3]. 문제는 절연 부재가 셀 수명 내내 전해액에 잠겨 있다는 점이다. 전해액에 젖은 절연층의 접착력이 떨어지면 들뜨거나 벗겨질 수 있다는 점이 최근 특허의 배경으로 제시된다[1].

그래서 이 글이 답하려는 질문은 다음과 같다. 단락은 왜 전극 가장자리에서 시작되고, 세라믹 절연층은 그 경계를 어떻게 지키며, 특허의 권리 범위는 어디에 걸려 있는가.

② 기본 원리 — 벽 모서리의 코너 가드

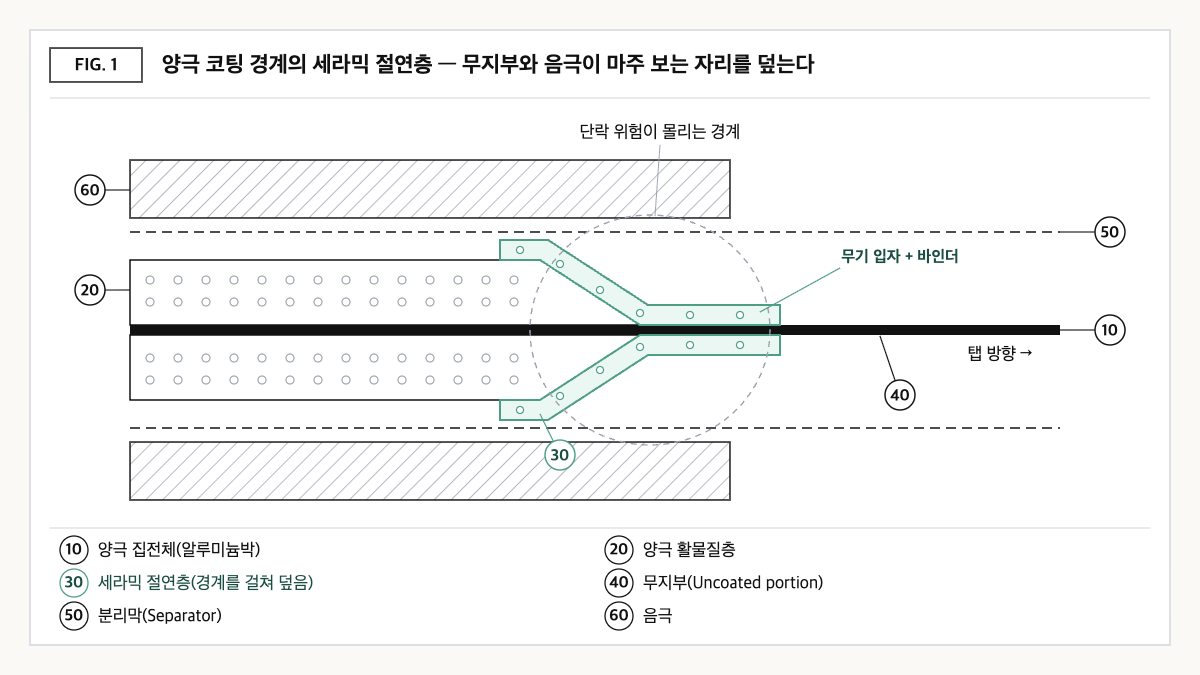

페인트칠한 벽을 떠올려 보자. 칠이 가장 먼저 까지는 곳은 넓은 벽면이 아니라 모서리다. 마스킹 테이프를 떼어 낸 경계선은 칠이 얇고 단차가 있어 부딪히면 쉽게 드러난다. 그래서 모서리에 코너 가드를 덧댄다. 전극의 코팅 경계도 같다. 활물질층이 끝나며 두께가 줄어드는 슬라이딩(sliding) 구간과, 그 바로 옆에 드러난 알루미늄 무지부가 ‘벽 모서리’에 해당한다.

이 모서리에서 단락이 시작되는 경로는 대체로 셋으로 정리할 수 있다. 첫째, 셀이 뜨거워져 분리막이 수축하면 무지부 알루미늄과 음극이 직접 가까워진다. 둘째, 노칭이나 슬리팅(slitting)으로 생긴 금속 버(burr)나 이물이 분리막을 찌를 수 있다. 셋째, 코팅 경계에서 떨어져 나온 활물질 입자가 틈새에 끼일 수 있다. 어느 경우든 ‘경계를 덮는 절연체’가 있으면 알루미늄과 음극이 직접 닿는 것을 한 겹 더 막아 준다.

세라믹 절연층은 이 코너 가드를 코팅으로 만드는 방식이다. 베마이트(boehmite, AlOOH)나 알루미나(Al₂O₃) 같은 무기 입자를 바인더와 섞어, 무지부 일부에서 활물질층 일부까지 경계를 걸쳐 덮는다[1][2]. 무기 입자는 전기가 통하지 않고 열에 강한 뼈대 역할을, 바인더는 입자끼리 그리고 입자와 전극을 붙잡는 접착제 역할을 한다. 이때 바인더가 전해액에 부풀어 접착력을 잃으면 뼈대는 있어도 벽에서 떨어지는 코너 가드가 된다.

이 글의 관점은 다음과 같다. 절연층의 성패는 ‘얼마나 잘 막는가’보다 ‘전해액 속에서 얼마나 오래 붙어 있는가’에서 갈린다. 절연층은 건조한 상태가 아니라 젖은 상태로 셀의 평생을 보내기 때문이다.

③ 비교 — 경계 절연의 세 가지 방식

방식	대표 재료	두께(문헌 기재 범위)	형성 방식·특징(정성)	근거
절연 테이프 부착	폴리이미드, PET, PP 등 고분자 필름	10~100μm	별도 부착 공정, 테이프 두께만큼 단차 발생	[3]
UV 경화 고분자 코팅	아크릴레이트 올리고머·모노머, 광개시제	확인하지 않음	경계부 도포 후 UV 조사로 경화, 무기 입자 없음	[4]
세라믹(무기 입자) 절연코팅	AlOOH·Al2O3·Mg(OH)2 등 + 바인더	1~50μm(종속항 기재)	활물질과 함께 코팅·건조 가능, 바인더의 습윤 접착력이 관건	[1][2]

이 표가 말하는 것: 문헌상 두께 범위만 보면 세라믹 절연코팅(1~50μm)은 절연 테이프(10~100μm)보다 얇은 쪽까지 설계 창이 열려 있다[1][3]. 경계 절연의 흐름이 ‘붙이는 부품’에서 ‘바르는 코팅’으로 옮겨 가는 이유가 단차와 공정 수에 있다는 뜻이다.

④ 특허 관점 — 세라믹이 아니라 ‘바인더와 용매의 조합’에 걸린 청구항

핵심 특허는 LG에너지솔루션(LG Energy Solution)의 US12586794B2(발명의 명칭: Positive electrode for lithium secondary battery including insulating layer having excellent wet adhesion and lithium secondary battery including the same)다. 출원인이자 현 권리자는 LG Energy Solution Ltd, 우선일 2021-07-30, 미국 출원일 2024-10-16, 등록일 2026-03-24이며 법적 상태는 Active(예상 만료 2042-07-29)로 표시되어 있다[1]. 동일 패밀리로 한국 KR102813878B1, 일본 JP7783255B2, 중국 CN115917779B가 등록된 것으로 표시되고, 유럽 EP4181268A4와 국제공개 WO2023008953A1이 있다[2].

청구항 1의 구성요소(재서술)	권리 범위상의 의미
(a) 집전체를 포함하는 리튬 이차전지용 양극일 것	대상 한정 — 양극(음극·분리막은 대상 아님)
(b) 집전체의 한 면 또는 양면에 양극 활물질, 도전재, 비수계 바인더를 포함하는 활물질층이 있을 것	통상의 NMP·PVDF 계열 양극을 전제
(c) 활물질층 위에 절연층이 있을 것	위치 한정 — 덮는 범위(무지부~활물질층)는 종속항에서 구체화
(d) 절연층은 수계 바인더를 비수계 용매에 분산시켜 제조된 것일 것	핵심 한정 — 바인더 종류와 분산 용매의 ‘엇갈린 조합’
(e) 수계 바인더는 스타이렌-부타디엔 고무(SBR), 아크릴레이트 SBR, 아크릴로니트릴-부타디엔 고무, ABS 고무, 폴리비닐피롤리돈 중 1종 이상일 것	선택형 목록 한정 — 문언 해석의 경계선

여기서 눈여겨볼 점은 청구항 1에 무기 입자가 들어 있지 않다는 것이다. 절연층 두께(1~50μm), 무기 입자의 비율과 종류(AlOOH, Al₂O₃, Mg(OH)₂ 등), 슬라이딩 구간 높이, NMP 용매 사용 등은 모두 종속항에 있다[1]. 명세서 실시예는 AlOOH와 SBR을 섞어 NMP에 분산한 절연층을 기존 PVDF 계열 절연층과 비교해, 전해액에 잠긴 상태에서의 접착 유지가 더 우수했다고 설명한다[1]. 즉 권리 범위의 중심은 ‘세라믹을 쓰는가’가 아니라 ‘어떤 바인더를 어떤 용매에 풀었는가’다. 세라믹을 빼더라도 (d)·(e)를 충족하면 청구항 1의 범위에 들어갈 가능성이 있다는 뜻이기도 하다.

회피 설계 시나리오(반론 포함): ⓐ 절연층 바인더를 PVDF 같은 비수계 바인더로만 구성하거나, ⓑ 수계 바인더를 물에 분산한 수계 슬러리로 절연층을 만들거나, ⓒ (e)의 선택 목록에 없는 바인더를 쓰는 경로는 문언상 청구항 1을 벗어날 가능성이 있다. 반론도 분명하다. ⓐ는 이 특허가 배경으로 지적한 ‘젖으면 약해지는’ 기존 방식으로 돌아가는 것이어서 성능 논리가 약해질 수 있다. ⓑ는 NMP 기반 양극 활물질층 위에 수계 슬러리를 올리는 공정 호환성 문제가 생길 수 있다. ⓒ는 대체 바인더가 같은 기능을 같은 방식으로 수행한다면 균등 여부가 다투어질 여지가 있다. 또 (d)처럼 ‘~로 제조된’ 형태의 한정은 국가별로 권리 범위 해석 기준이 다를 수 있으므로, FTO(침해 여부) 판단은 미국·한국·중국 등록 청구항을 각각 놓고 하는 것이 안전하다.

유사 특허 크로스체크: 같은 출원인의 KR101768195B1(UV 경화성 물질을 코팅부-무지부 경계에 도포·경화하는 양극 제조 방법, 우선일 2015-01-26, Active)은 무기 입자 없는 고분자 경로를[4], WO2023075551A1(베마이트 입자와 방향족 고리 2개 이상의 페놀계 분산제를 조합한 전극 절연 코팅 조성물, 일본 JP7741189B2 등록 표시)은 조성물 경로를 권리화했다[5]. 또 CATL은 탭보다 탄성계수가 낮은 절연층을 전극에 두는 구성을 미국에서 등록(US12463299B2)해 탭 굽힘부 쪽을 다루고 있다[6]. 경계 절연은 ‘방법·조성물·구조’ 세 층위에서 동시에 권리화되고 있는 영역이다.

⑤ 한계와 전망

낙관적으로 보면, 전극이 두꺼워지고 분리막이 얇아질수록 경계 절연층은 선택이 아니라 기본 사양에 가까워질 수 있다. 코팅 방식은 활물질과 같은 라인에서 형성할 수 있어 테이프 부착보다 공정 수를 줄이는 방향과도 맞물린다[1][3].

반대 시나리오도 있다. 절연층이 활물질층 위를 덮는 구간은 안전 여유이면서 동시에 반응에 덜 참여하는 구간이 될 수 있다. 안전을 위해 덮는 폭을 넓히면 유효 전극 면적이 줄고, 폭이 좁으면 코팅 위치 산포에 따라 경계가 드러날 수 있다. 특허 명세서도 접착이 약한 절연층에서는 덮인 구간에서 원치 않는 리튬 이온 이동과 용량 손실이 생길 수 있다고 지적한다[1].

전략적 대안은 절연층을 ‘폭·두께·습윤 접착력’ 세 가지 지표로 사양화하는 것이다. 건조 상태 박리 강도만 보는 대신 전해액 침지 후 접착 시험 조건을 공급사 사양서에 넣고, 코팅 폭과 위치는 인라인 비전 검사로 관리하면 ‘안전 여유와 용량 손실’ 사이의 균형점을 데이터로 잡을 수 있다.

확인할 액션(기획·IP 담당자): 자사 또는 공급사 양극의 경계 절연층 조성에서 바인더 종류(SBR 계열 여부)와 분산 용매(NMP 등 비수계 여부)를 확인해 US12586794B2 청구항 1의 (d)·(e) 요건과 대조하고, 한국 KR102813878B1과 중국 CN115917779B의 등록 청구항도 함께 확인할 것.

확인이 필요한 항목

• US12586794B2의 한국·일본·중국 등록 청구항이 미국 청구항 1과 같은 범위인지는 원문으로 대조하지 않았다.
• 명세서 실시예의 습윤 접착 시험 수치는 원문 표를 직접 대조하지 않아 본문에 수치로 싣지 않았다.
• UV 경화 코팅(KR101768195B1)의 적용 두께 범위는 확인하지 않았다.
• CATL US12463299B2는 공개 특허 데이터베이스 요약으로 청구항 요지만 확인했으며, Google Patents 원문 서지사항은 별도로 대조하지 않았다.
• 국내외 셀 제조사의 실제 양산 절연층 재료·두께는 공개 자료로 확인되지 않았다.

출처

1. Google Patents, US12586794B2 「Positive electrode for lithium secondary battery including insulating layer having excellent wet adhesion and lithium secondary battery including the same」 서지사항·청구항·명세서(2026-09-23 원문 확인). 링크
2. Google Patents, KR20230019035A 서지사항 및 패밀리 정보(2026-09-23 확인). 링크
3. Google Patents, WO2009128605A2 「Battery having enhanced electrical insulation capability」(2026-09-23 확인). 링크
4. Google Patents, KR101768195B1 「절연 코팅부를 포함하는 양극의 제조 방법 및 이를 사용하여 제조되는 양극」(2026-09-23 확인). 링크
5. Google Patents, WO2023075551A1 「전극 절연 코팅용 조성물 및 이를 이용한 전극」(2026-09-23 확인). 링크
6. Justia Patents, US12463299B2 「Electrode assembly and battery cell」(2026-09-23 확인). 링크

이 글은 기술·특허 동향 해설이며 법률 자문이 아닙니다. 구체적인 FTO 판단은 전문가 검토가 필요합니다.
