음극재 흑연은 ‘캐서 다듬는 천연흑연’과 ‘구워서 만드는 인조흑연’으로 갈린다. 두 길의 원가를 가르는 지점은 원료가 아니라 구형화·코팅·흑연화라는 가공 단계이며, 그 가공 단계는 특허 청구항의 경계선이기도 하다.
① 무엇이 화제인가
흑연 음극재의 원가 논쟁은 ‘천연이냐 인조냐’가 아니라 ‘어느 공정에 돈과 에너지를 쓰느냐’의 문제다. 천연흑연은 캐낸 뒤 둥글게 깎고(구형화) 표면을 덮는(코팅) 데 비용이 들고, 인조흑연은 원료 코크스를 약 2,800~3,000℃로 굽는(흑연화) 데 비용이 든다[1][2].
업계 상황부터 보자. 흑연은 여전히 리튬이온전지 음극의 기본 소재이며, 2023년 기준 음극재의 약 70%가 인조흑연(AG, artificial graphite)으로 만들어졌다는 분석이 있다[1]. 같은 리뷰는 천연흑연 음극재 가격을 kg당 4~8달러, 인조흑연을 kg당 12~13달러 수준으로 정리했다[1]. 단가만 보면 천연흑연이 싸다. 그런데도 인조흑연 비중이 높다는 사실이 이 글의 출발점이다.
긴장 요인은 두 갈래다. 첫째, 천연흑연은 구형화 과정에서 원료 손실이 크다. 구형화 후 수율이 평균 30% 수준에 그친다는 보고[2], 원료의 최대 70%가 전환 과정에서 손실된다는 보고[1]가 있다. 둘째, 인조흑연은 탄소발자국이 크다. 천연흑연이 kg당 약 2.3~7.8kg CO2e인 반면 인조흑연은 최대 20.6kg CO2e/kg까지 보고된다[1]. 원가와 탄소, 수율과 균일성이 서로 엇갈린다.
그래서 이 글이 답하려는 질문은 이것이다. 천연흑연과 인조흑연의 원가 차이는 어디서 생기며, 그 차이를 메우는 ‘구형화·코팅’ 공정은 특허상 얼마나 자유로운가.
② 기본 원리 — 원석을 깎는 보석상과 벽돌을 굽는 가마
흑연은 탄소 원자가 벌집 모양으로 배열된 얇은 판(그래핀 층)이 겹겹이 쌓인 구조다. 충전 시 리튬이온이 이 층 사이로 들어가고(삽입, intercalation), 방전 시 빠져나온다. 흑연의 이론 용량은 372mAh/g로, 천연과 인조 모두 이 한계를 공유한다[1][2]. 차이는 ‘같은 층 구조를 어떤 모양과 표면으로 만들어 내느냐’에서 생긴다.
자료: Batteries(2026) 리뷰, Geosciences Journal(2025), Google Patents US9853289B2를 바탕으로 편집부가 재구성.
천연흑연은 보석상의 원석 가공에 비유할 수 있다. 광산에서 나온 인편상(flake) 흑연은 납작하고 모서리가 많다. 모서리(edge plane)가 많으면 전해액과 닿는 면적이 커져 첫 충전 때 고체 전해질 계면(SEI, Solid Electrolyte Interphase) 형성에 리튬이 더 많이 소모된다. 그래서 인편을 말아 둥글게 만드는 구형화(spheroidization)를 거친다. 구형 입자는 곡면이 고르게 드러나 초기 쿨롱 효율(ICE, Initial Coulombic Efficiency)과 급속충전 내구성이 좋아진다는 정리가 있다[3]. 문제는 원석을 깎을 때처럼 부스러기가 많이 나온다는 점이다. 앞서 본 30% 수율이 바로 이 손실이다.
구형화 뒤에는 표면을 비정질 탄소 등으로 덮는 코팅이 흔히 뒤따른다. 코팅은 전해액과의 직접 접촉을 줄이고 계면 조성을 안정시키는 역할을 한다고 설명된다[3]. 다만 코팅층이 표면적을 오히려 늘리면 첫 사이클 효율이 떨어지는 트레이드오프도 보고된다[3].
인조흑연은 벽돌 가마에 가깝다. 석유·석탄계 코크스를 성형해 약 2,800℃ 이상에서 구우면 탄소 원자가 스스로 흑연 층으로 재배열된다[1]. 원료 모양을 처음부터 설계할 수 있어 구조가 균일하고 흑연화도가 높지만[1], 가마를 오래 뜨겁게 유지하는 전력비와 그에 따른 탄소 배출이 원가의 무게중심이 된다.

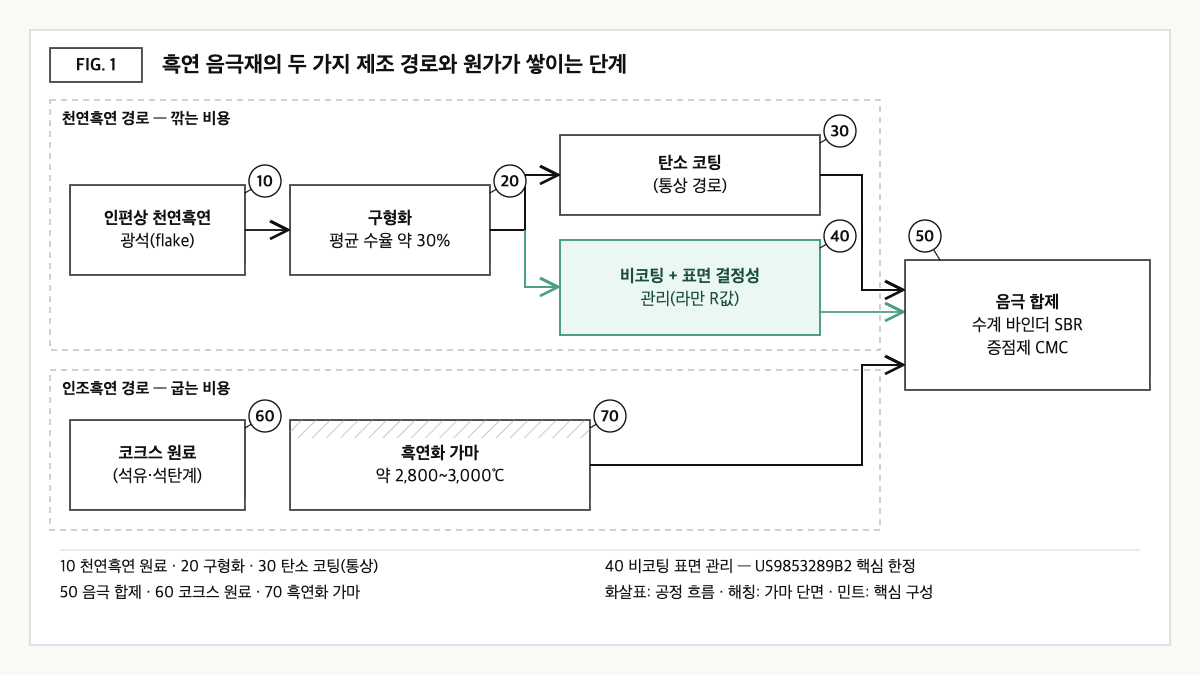

③ 비교 — 원가·탄소·수율이 각각 다른 곳에 쌓인다
| 항목 | 천연흑연(구형화·코팅) | 인조흑연(흑연화) |
|---|---|---|
| 이론 용량 | 372mAh/g[1] | 372mAh/g(동일한 흑연 층 구조)[1] |
| 핵심 고비용 공정 | 구형화·정제·코팅 | 약 2,800~3,000℃ 흑연화[1][2] |
| 원료 수율·손실 | 구형화 후 평균 약 30% 수율[2] / 최대 70% 손실[1] | 정성 비교: 원료 형상 설계 가능(수치 출처 없음) |
| 음극재 가격(리뷰 정리치) | kg당 4~8달러[1] | kg당 12~13달러[1] |
| 탄소발자국 | 2.3~7.8kg CO2e/kg[1] (중국 생산 9.6, 중국 외 3~7[2]) |
최대 20.6kg CO2e/kg[1] (20~25[2]) |
| 구조 균일성 | 결함·기공이 상대적으로 많음[1] | 구조가 균일하고 흑연화도 높음[1] |
자료: Batteries(2026) 리뷰[1], Geosciences Journal(2025)[2]을 바탕으로 편집부가 재구성.
이 표가 말하는 것: kg당 가격은 천연흑연이 인조흑연의 약 3분의 1~3분의 2 수준이지만, 구형화 수율이 약 30%에 그친다면 원광 기준 비용은 그만큼 부풀어 오른다. 반대로 인조흑연은 가격과 탄소발자국 모두 높지만 균일성이라는 품질 변수를 산다. 결국 두 소재의 경쟁은 ‘수율 손실 대 전력·탄소 비용’의 교환 비율 싸움이다.
④ 특허 관점 — ‘코팅하지 않은 천연흑연’을 청구한 LG의 역발상
흔히 천연흑연 음극은 ‘구형화 후 탄소 코팅’이 정석으로 여겨진다. 그런데 이 정석을 뒤집어 권리 범위를 그은 특허가 있다. US9853289B2(발명의 명칭: Lithium secondary battery comprising spherical graphite as anode active material)다. 원출원인은 LG화학, 현 권리자는 LG에너지솔루션이며, 우선일 2011-12-09, 출원일 2014-03-31, 등록일 2017-12-26, 법적 상태는 Active(예상 만료 2034-02-08), 청구항은 12개다[4]. 같은 패밀리로 KR101325555B1, EP2752926B1, JP6356066B2, CN103843179B 등이 확인된다[4].
청구항 1을 원문 그대로 옮기지 않고 구성요소 단위로 재서술하면 다음과 같다.
| 청구항 1의 구성요소(재서술) | 권리 범위상의 의미 |
|---|---|
| (a) 음극 활물질·수계 바인더·수계 증점제를 포함하는 이차전지용 음극 합제 | 대상은 ‘합제(슬러리 조성)’ — 소재 단품이 아니라 조합 |
| (b) 증점제는 CMC, 바인더는 SBR | 수계 공정 한정 — 유기계 바인더 공정과 구분 |
| (c) 활물질은 흑연 시트가 뭉쳐 이룬 구형 천연흑연 입자를 포함 | 구형화된 천연흑연으로 소재 종류 한정 |
| (d) 입자 외표면이 탄소계 물질로 코팅되지 않을 것 | 소극적 한정 — 코팅 공정을 쓰면 문언상 범위 밖 |
| (e) 입자 표면의 비정질화도 0.3~0.5, 라만 R값(I1350/I1580) 0.3~1.0 | 코팅 대신 ‘표면 결정성’을 측정 지표로 고정 — 침해 입증의 기준선 |
자료: Google Patents US9853289B2 서지사항·청구항[4]을 바탕으로 편집부가 재구성(원 청구항 문언·도면을 그대로 전재하지 않음).
이 청구항의 핵심은 (d)와 (e)의 결합이다. 코팅이라는 별도 공정을 빼는 대신, 구형화 과정에서 생긴 표면의 무질서도(비정질화도)와 라만 R값을 일정 범위로 관리해 슬러리 점도와 안정성을 잡는다는 구성이다. 명세서는 입경 21~25μm, 비표면적 4.5~5.5m²/g 같은 바람직한 범위도 제시한다[4]. 원가 관점에서 보면 코팅 공정을 하나 생략하는 설계가 곧 권리 범위가 된 셈이다.
회피설계 시나리오(반론). ⓐ 탄소계 코팅을 적용한 구형 천연흑연은 (d)를 충족하지 않으므로 문언 침해 가능성은 낮아 보인다. ⓑ 인조흑연 단독 사용도 (c)를 벗어난다. ⓒ 비코팅 천연흑연을 쓰더라도 라만 R값이나 비정질화도가 청구 범위 밖이라면 회피 여지가 있다. 반론도 있다. 극히 얇거나 불완전한 코팅이 ‘코팅되지 않은’ 상태와 실질적으로 같다고 다퉈질 가능성, 그리고 측정 조건(라만 레이저 파장, 비정질화도 산출 방식)에 따라 수치가 달라져 범위 해석이 흔들릴 가능성이 있다. FTO(침해 여부) 검토에서는 측정 프로토콜을 먼저 고정해 두는 편이 안전하다.
유사 특허 크로스체크. Google Patents는 이 특허를 인용한 후속 건으로 LG화학의 음극 슬러리 특허 US10644316B2를 표시한다[4]. 동일 출원인이 슬러리 조성 쪽으로 권리를 이어 가고 있을 가능성이 있으므로, 비코팅 천연흑연을 검토한다면 이 계열을 함께 확인해야 한다.
⑤ 한계와 전망
낙관 전망. 천연흑연은 가격과 탄소발자국 양쪽에서 유리한 수치를 가지고 있어[1], 탄소 규제가 강화될수록 구형화 수율만 개선되면 인조흑연 대비 경쟁력이 커질 수 있다.
반대 시나리오. 구형화 수율 30%라는 숫자는 ‘버려지는 70%’의 처리 비용과 환경 부담을 함께 뜻한다[2]. 부스러기를 재활용할 판로가 없다면 kg당 가격의 우위는 원광 조달 규모의 부담으로 상쇄될 수 있다. 또한 급속충전·장수명 요구가 높은 고급 차종에서는 균일성이 높은 인조흑연 선호가 계속될 가능성이 있다.
전략적 대안. 천연·인조를 양자택일하기보다 블렌딩 비율을 제품군별로 달리하는 것이 현실적이다. 이때 IP 관점의 요점은 블렌드 안의 천연흑연 성분이 ‘코팅 여부’와 ‘표면 결정성 지표’에서 어느 쪽 권리 범위에 들어가는지를 성분별로 따로 매핑하는 것이다. 이 글의 관점을 한 줄로 줄이면, 흑연 음극의 원가 절감은 공정 단계를 ‘빼는’ 방향에서 나오고, 빼는 순간 그 빈자리가 누군가의 청구항일 수 있다는 것이다.
확인할 액션(기획·IP 담당자): 자사 또는 공급사 천연흑연 음극재의 스펙시트에서 ‘코팅 유무, 라만 R값, 측정 레이저 파장’을 확보해 US9853289B2 청구항 1의 (d)·(e) 구성과 1:1로 대조하고, 한국 대응 특허 KR101325555B1의 청구항도 함께 확인할 것.
확인이 필요한 항목
- 천연·인조흑연 가격(kg당 4~8달러 vs 12~13달러)은 리뷰 논문의 정리치로, 조사 시점과 등급·지역에 따른 편차는 이 글에서 확인하지 않았다.
- 인조흑연의 공정 수율, 천연·인조흑연 간 사이클 수명·팽창률의 정량 비교는 신뢰할 수 있는 공개 수치를 확보하지 못해 정성 비교로 남겼다.
- KR101325555B1 등 패밀리 특허의 국가별 청구항 차이와 현재 법적 상태는 개별 확인하지 않았다.
- US10644316B2의 청구항 내용과 US9853289B2와의 관계는 인용 관계만 확인했다.
출처
- Rezaei, M. et al., “A Review of Graphite Anode Recycling in Lithium-Ion Batteries: Technical Challenges and Geopolitical and Economic Implications,” Batteries 12(7), 259, 2026. 링크
- Park, J. et al., “Overview of graphite supply chain and its challenges,” Geosciences Journal 29(3), 329–341, 2025. 링크
- “Challenges and Issues in Using Coated and Uncoated Graphitic Anodes in Lithium-Ion Batteries,” Batteries 12(5), 154, 2026. 링크
- Google Patents, US9853289B2 “Lithium secondary battery comprising spherical graphite as anode active material” 서지사항·청구항 1(2026-09-23 원문 확인). 링크
이 글은 기술·특허 동향 해설이며 법률 자문이 아닙니다. 구체적인 FTO 판단은 전문가 검토가 필요합니다.
함께 읽으면 좋은 글
