리튬인산철(LFP)은 싸고 안전하지만, 그 자체로는 전자가 거의 흐르지 않는 절연체에 가깝다. 업계는 이 약점을 입자를 잘게 쪼개는 나노화와, 입자 표면에 전자 통로를 입히는 탄소 코팅이라는 두 경로로 우회해 왔다. 이 글은 두 방법이 각각 무엇을 얻고 무엇을 내주는지, 그리고 나노화의 결과를 권리화한 특허 한 건을 함께 본다.
① 무엇이 화제인가
LFP의 전도도 문제는 ‘재료를 바꿔서’가 아니라 ‘거리를 줄이고 길을 깔아서’ 풀렸다. 그리고 나노화 특허의 권리는 입자 크기 자체가 아니라, 크기를 줄였을 때 달라지는 상(相) 거동에 걸려 있을 수 있다.
업계 상황부터 보자. LFP는 이론 용량이 약 170 mAh/g이고 약 3.5 V에서 리튬을 내놓는 양극재로 정리된다[2]. ESS와 보급형 전기차에서 비중이 커진 것도 원료 가격과 안전성 덕분이다. 그러나 코팅하지 않은 LFP의 전자전도도는 10-9~10-10 S/cm에 불과하다는 보고가 있다[1]. 전자와 리튬 이온이 동시에 움직여야 전지가 작동하는데, 전자가 제대로 움직이지 못하면 용량을 끝까지 꺼내 쓰기 어렵다.
긴장 요인은 해법마다 청구서가 따라온다는 점이다. 탄소를 많이 입히면 전도도는 좋아지지만 전극이 가벼워지고 부피를 많이 차지하며, 입자를 잘게 쪼개면 반응은 빨라지지만 다루기 까다로운 미세 분말이 된다.
그래서 이 글이 답하려는 질문은 이것이다. 나노화와 탄소 코팅은 LFP의 낮은 전도도를 각각 어떤 방식으로 우회하며, 그 대가는 무엇이고, 특허는 이 우회로의 어느 지점을 붙잡았는가.
② 기본 원리 — 비포장 시골길과, 거리를 줄이는 법·길을 까는 법

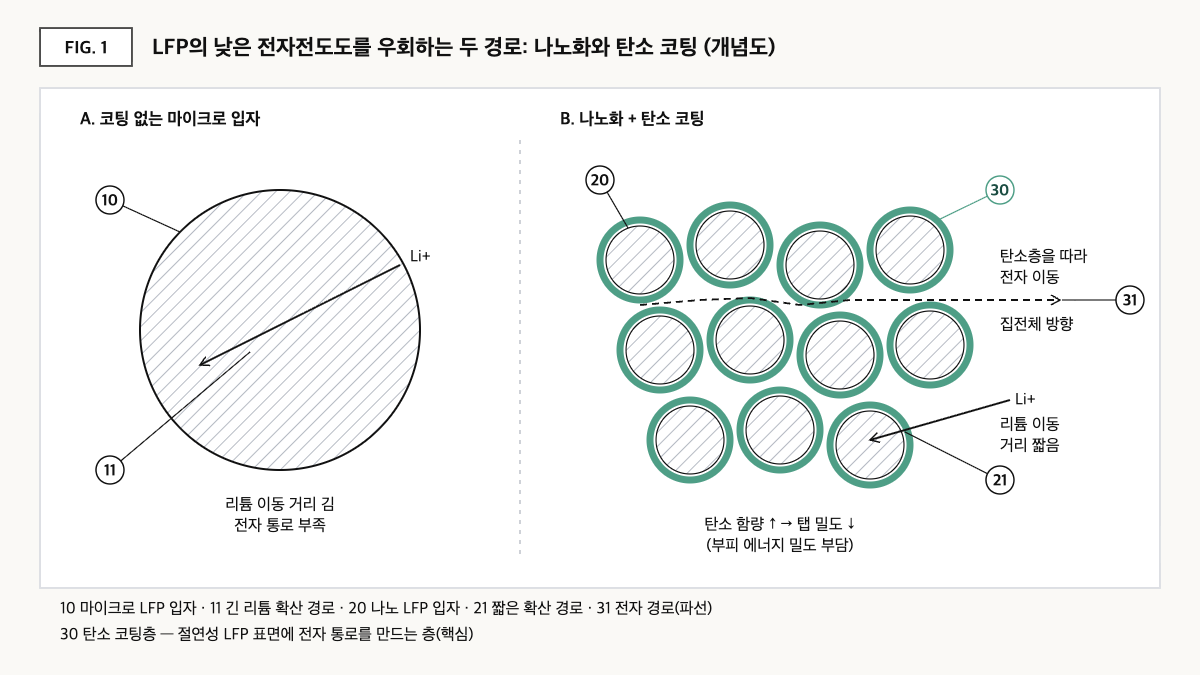

LFP 입자를 비포장 시골 마을에 비유해 보자. 리튬 이온은 마을 안쪽 집까지 배달을 가야 하고, 전자는 그 배달을 확인해 줄 우체부다. 문제는 이 마을에 포장도로가 거의 없어서 우체부(전자)가 제대로 다니지 못한다는 것이다. 마을이 크면 배달원(리튬)도 안쪽까지 가는 데 오래 걸린다.
자료: Wang·Sun(2012) Energy & Environmental Science 및 Wu·Ren·Li(2011) InTech를 바탕으로 편집부가 재구성.
첫 번째 해법은 마을을 작게 쪼개는 것, 즉 나노화(nanosizing)다. 입자가 작아지면 리튬과 전자가 이동해야 하는 거리가 짧아지고, 전해액과 맞닿는 면적이 넓어진다[2]. 두 번째 해법은 마을 둘레에 포장도로를 까는 것, 즉 탄소 코팅(carbon coating)이다. 탄소층이 입자 표면을 감싸면 전자는 절연성 LFP 내부가 아니라 전도성 탄소층을 따라 이동할 수 있다. 탄소는 전도성뿐 아니라 전해액 침투를 돕는 역할도 한다는 설명이 있다[2]. 코팅 두께는 원료 조건에 따라 약 1~2 nm에서 약 10 nm까지 달라질 수 있다는 보고도 있다[1].
그런데 포장도로에도 비용이 든다. 탄소의 밀도는 LFP보다 약 40% 낮아서, 너무 많이 넣으면 탭 밀도(tap density, 일정 부피에 채워지는 분말의 무게)가 떨어진다[2]. 실제로 탄소 함량을 3 wt%에서 9 wt%로 늘리면 탭 밀도가 2.15 g/cm³에서 1.66 g/cm³로 낮아진다는 보고가 있다[1]. 마을을 너무 잘게 쪼개는 것도 마찬가지다. 실용 분말 기준으로는 200~400 nm 범위의 입자 크기가 제안되기도 한다[1]. 결국 두 해법 모두 무게당 성능을 얻는 대신 부피당 성능 일부를 내주는 거래라는 공통점이 있다.
③ 비교 — 전도도를 끌어올리는 세 가지 경로
| 경로 | 작동 방식 | 보고된 수치 | 대가 |
|---|---|---|---|
| 기준: 코팅 없는 LFP | — | 전자전도도 10-9~10-10 S/cm [1], 이론 용량 약 170 mAh/g [2] | 용량 활용·출력 제한 |
| 탄소 코팅 | 표면에 전자 통로 형성 | 코팅 두께 약 1~2 nm ~ 약 10 nm [1] | 탄소 3→9 wt% 시 탭 밀도 2.15→1.66 g/cm³ [1] |
| 나노화 | 리튬·전자 이동 거리 단축, 반응 면적 확대 [2] | 실용 분말 제안 범위 200~400 nm [1] | 미세 분말 취급·부피 밀도 부담(정성) |
| 이종 원소 도핑 | 결정 자체의 전도도 변화 | 전도도 약 8자릿수 상승, 10-3 S/cm 초과 보고 [2] | 도펀트 선택·조성 관리 부담(정성) |
자료: Wang·Sun(2012) Energy & Environmental Science[1], Wu·Ren·Li(2011) InTech[2]를 바탕으로 편집부가 재구성.
이 표가 말하는 것: 코팅 없는 LFP의 전도도는 10-9 S/cm대에 머물지만[1], 탄소 코팅은 표면에 길을 깔아 이를 우회하고, 그 대가로 탄소 함량이 3에서 9 wt%로 늘 때 탭 밀도가 약 23% 떨어진다[1]. 전도도는 사서 쓰는 것이고, 값은 부피로 치른다.
④ 특허 관점 — ‘나노 크기’만이 아니라 ‘두 상의 부피 차이’까지 청구하다
나노화의 결과를 권리화한 사례로 US7939201B2(발명의 명칭: Nanoscale ion storage materials including co-existing phases or solid solutions)를 본다. 원출원인은 A123 시스템즈(A123 Systems Inc)이며, 권리는 이후 완샹 클린에너지(Wanxiang Clean Energy USA Acquisition LLC, 2013), 리튬 베르크스(Lithium Werks Technology BV, 2018)를 거쳐 2021년 RIL USA로 양도된 것으로 Google Patents 이력에 표기돼 있다. 우선일 2005-08-08, 출원일 2006-04-03, 등록일 2011-05-10, 법적 상태 Active, 조정 만료일 2029-05-19다[3].
이 특허의 흥미로운 점은 청구항 1이 입자 지름(nm)을 직접 한정하지 않고, 양극재를 포함한 고출력 전지 전체를 청구한다는 것이다. LFP 같은 리튬 전이금속 인산염은 충·방전 중 리튬이 많은 상과 적은 상이 공존하는데, 두 상의 부피 차이가 크면 경계에서 변형이 생긴다. 청구항 1은 비표면적(약 20 m²/g 이상)과 함께 이 두 상의 몰부피 차이를 수치로 한정한다. 명세서는 이런 거동이 나노 크기 재료에서 나타난다고 설명하며, 최소 단면 치수 약 75 nm 이하, 리튬을 저장하지 않는 전도성 상 3 wt% 미만 같은 범위도 함께 제시한다[3]. 청구항 1을 구성요소 단위로 재서술하면 다음과 같다.
| 청구항 1의 구성요소(재서술) | 권리 범위상의 의미 |
|---|---|
| (a) 양극·음극·전해질·양극 집전체·음극 집전체를 포함하는 고출력 축전지(high power storage battery) | 전지(물건) 청구항 — 양극재 분말만 공급하는 경우 직접 침해보다 간접 침해가 쟁점이 될 가능성 |
| (b) 양극 전기활물질은 전이금속을 한 종류만 포함하는 나노 크기 리튬 전이금속 인산염으로 이루어지고, 비표면적이 약 20 m²/g 이상 | 단일 전이금속·비표면적 한정 — LFP가 출발점이며, 전이금속을 두 종 이상 쓰는 조성은 문언상 범위 밖일 가능성 |
| (c) 적어도 두 개의 공존 올리빈 상 — 리튬이 풍부한 인산염 상과 리튬이 부족한 인산염 상 | 충·방전 중간 상태의 구조를 한정 — 특정 충전 상태에서 측정해야 확인 가능 |
| (d) 두 상 사이의 몰부피 차이(%)가 약 6.4% 미만 | 나노화의 결과를 물성치로 고정한 한정 — 침해 판단의 기준선 |
| (e) 비에너지 약 100 Wh/kg(205 Wh/L) 이상에서 비출력 약 500 W/kg(1000 W/L) 이상 | 전지 성능 한정 — 셀 단위 시험 조건이 충족 여부를 좌우할 가능성 |
자료: Google Patents·Justia Patents US7939201B2 등록 청구항 구성[3]을 바탕으로 편집부가 재구성(원 청구항 문언·도면을 그대로 전재하지 않음).
이 구조는 권리 범위를 읽는 방식에 중요한 시사점을 준다. 입자 지름을 청구했다면 “우리 입자는 100 nm가 넘는다”는 방식으로 벗어날 여지가 있지만, 비표면적과 두 상의 몰부피 차이를 청구하면 크기가 얼마든 결과 물성이 같으면 범위에 들어갈 가능성이 생긴다. 반대로 측정 조건(어떤 충전 상태에서, 어떤 회절 분석으로 격자 부피를 구하는가)에 따라 값이 달라질 수 있어, 침해 입증 측면에서는 권리자에게도 부담이 되는 구성이다.
회피 설계 시나리오(반론 포함). ⓐ 입자 크기를 실용 범위(수백 nm)로 유지해 비표면적이 약 20 m²/g 미만이 되거나 두 상의 몰부피 차이가 약 6.4% 이상으로 남도록 설계하는 방향이 검토 대상이 될 수 있다. ⓑ 도핑·코팅 조건을 조정해 공존 상 대신 다른 상 거동을 보이도록 하는 방법도 거론될 수 있다. 반론으로, 실제 분말은 입자 크기 분포를 가지므로 미세 입자 분획만 떼어 측정하면 조건을 충족한다는 주장이 나올 가능성이 있고, ‘약(about)’이라는 표현의 해석 폭도 다툼의 대상이 될 수 있다. 조정 만료일(2029-05-19)까지 남은 기간과 제품 출시 시점을 함께 놓고 판단하는 것도 현실적인 선택지다.
유사 특허 크로스체크. 같은 발명자(Yet-Ming Chiang)가 참여한 MIT 특허 US7338734B2(발명의 명칭: Conductive lithium storage electrode, 우선일 2001-12-21, 등록 2008-03-04)는 이종 원소를 소량 치환한 인산염 조성으로 전도도를 높이는 구성을 청구했으며, Google Patents상 2024-04-09 존속기간 만료(Expired – Lifetime)로 표기돼 있다[4]. 도핑 경로의 기초 권리는 풀렸지만 나노화 경로의 권리는 아직 살아 있을 가능성이 있다는 점에서, 같은 LFP라도 전도도 개선 경로별로 FTO 지형이 다르다.
⑤ 한계와 전망
낙관적으로 보면, 탄소 코팅과 나노화는 이미 충분히 성숙한 기술이고 도핑 계열 기초 특허도 만료된 만큼[4], LFP 양극재 제조의 진입 장벽은 계속 낮아질 가능성이 있다.
반대 시나리오도 있다. 셀 설계의 목표가 무게당 에너지에서 부피당 에너지로 옮겨 갈수록, 탄소와 나노화가 치르는 ‘부피 비용’이 다시 병목이 될 수 있다. 탄소 함량이 늘 때 탭 밀도가 눈에 띄게 떨어진다는 보고[1]는, 고밀도 전극을 요구하는 차세대 셀에서 기존 최적점이 그대로 유지되지 않을 수 있음을 시사한다.
전략적 대안은 탄소 함량·입자 크기·탭 밀도를 한 장의 트레이드오프 곡선으로 관리하는 것이다. 전도도 목표를 먼저 정하고 최소 탄소량을 역산하면, 불필요한 부피 손실을 줄일 수 있다. 이 글의 관점을 덧붙이면 이렇다. LFP 전도도 개선 기술의 특허 리스크는 ‘코팅했는가, 나노인가’라는 공정 선택보다, 그 결과로 나타나는 물성치(상 거동·비표면적·전도성 상 함량)가 어느 청구항의 수치 창에 들어가느냐에서 판가름날 가능성이 크다.
확인할 액션(기획·IP 담당자): 사용 중인 LFP 분말의 비표면적(BET), 입자 크기 분포, 탄소 함량 분석값을 공급사로부터 받아, US7939201B2 청구항 1의 비표면적 한정(약 20 m²/g 이상) 및 명세서가 제시한 범위(최소 단면 약 75 nm 이하, 전도성 상 3 wt% 미만)와 겹치는지 먼저 대조해 볼 것.
확인이 필요한 항목
- US7939201B2에서 비표면적(약 20 m²/g 이상)은 청구항 1에 포함돼 있으나, 단면 치수·전도성 상 함량 범위가 종속항에 포함되는지는 원문 청구항 번호 단위로 확인하지 않았다.
- US7939201B2의 한국·중국·유럽 대응 특허 존속 여부는 이 글에서 별도로 확인하지 않았다(유럽 대응으로 보이는 EP1938402B1의 예상 만료일은 2026-08-03로 표기돼 있었으나 현재 상태는 재확인이 필요하다).
- 나노 LFP의 부피 에너지 밀도 저하 정도에 대한 정량 자료는 이번 작업에서 확인하지 못해 정성 비교로만 적었다.
출처
- Jiajun Wang, Xueliang Sun, 「Understanding and recent development of carbon coating on LiFePO4 cathode materials for lithium-ion batteries」, Energy & Environmental Science, 2012, DOI 10.1039/c1ee01263k. 링크
- Borong Wu, Yonghuan Ren, Ning Li, 「LiFePO4 Cathode Material」, Electric Vehicles – The Benefits and Barriers, InTech, 2011. 링크
- Google Patents, US7939201B2 「Nanoscale ion storage materials including co-existing phases or solid solutions」 서지사항, 청구항 1 및 양도 이력(2026-09-23 원문 확인). 링크 · 등록 청구항: Justia
- Google Patents, US7338734B2 「Conductive lithium storage electrode」 서지사항 및 법적 상태(2026-09-23 확인). 링크
이 글은 기술·특허 동향 해설이며 법률 자문이 아닙니다. 구체적인 FTO 판단은 전문가 검토가 필요합니다.
